Модульне електронне навантаження Atorch DL24MP: використання та практичне застосування

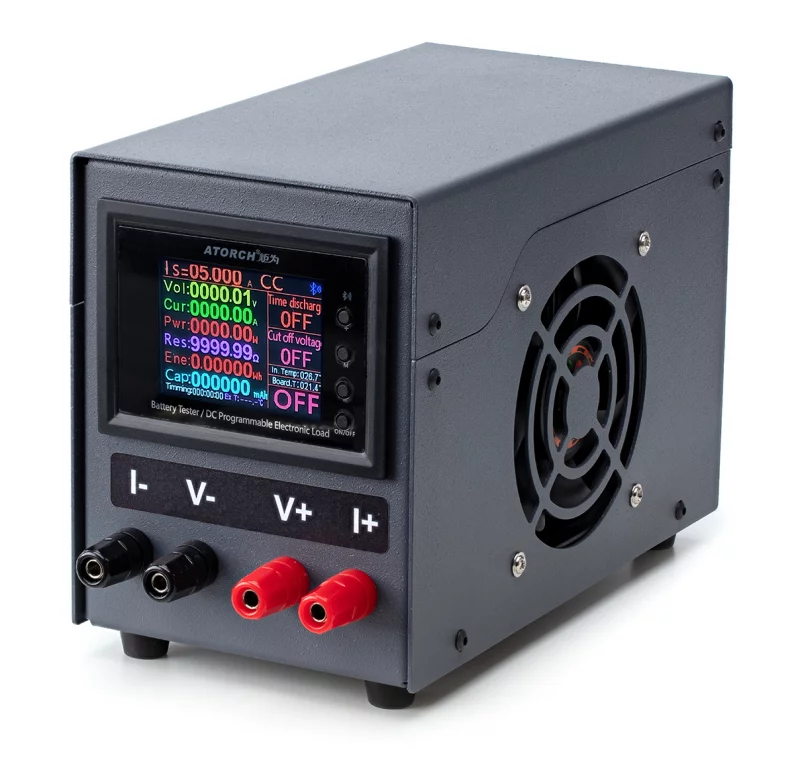

Електронне навантаження Atorch DL24MP — це універсальний і компактний прилад, який використовується для тестування різноманітних джерел живлення, таких як акумулятори, зарядні пристрої, блоки живлення, а також для перевірки продуктивності кабелів. Завдяки модульній конструкції, прилад легко інтегрується у робоче середовище та забезпечує високий рівень функціональності для лабораторних, професійних і побутових потреб.

Основні характеристики Atorch DL24MP

1. Діапазон навантаження:
   Підтримує навантаження до 150 Вт. (з додатковими модулями до 600 Вт) Максимальна напруга становить 200 В, а струм — до 40 А, що дозволяє тестувати як низьковольтні пристрої, так і високовольтні джерела живлення.

2. Модульність:
   Пристрій має можливість підключення додаткових модулів для збільшення потужності залежно від завдання.

3. Інтелектуальне керування:
   Оснащений цифровим дисплеєм, на якому відображаються напруга, струм, потужність, ємність і енергія.

4. Інтерфейси зв’язку:
   Модульне навантаження підтримує Bluetooth або USB-з’єднання, що дозволяє контролювати процес через мобільний додаток або комп’ютер.

5. Захисні функції:
   Вбудовані механізми захисту від перевантаження, перегріву та перевищення граничних значень напруги чи струму.

Практичне застосування Atorch DL24MP

1. Тестування акумуляторів

• Перевірка ємності: Підключивши акумулятор до Atorch DL24MP, можна визначити його реальну ємність. Для цього задається постійне навантаження, і пристрій вимірює час розрядження до встановленої напруги.
• Перевірка внутрішнього опору: Модульне навантаження дозволяє вимірювати внутрішній опір акумулятора, що є критично важливим показником його стану.

2. Оцінка продуктивності зарядних пристроїв

• Перевірка заявленої потужності: Atorch DL24MP може створювати контрольоване навантаження для визначення, чи відповідає зарядний пристрій заявленим характеристикам (наприклад, 5 В / 3 А).
• Тестування швидкої зарядки: Застосовується для перевірки стандартів швидкої зарядки (QC, PD) і стабільності напруги під час роботи (потрібен зовнішній тригер для перемикання режимів роботи).

3. Тестування блоків живлення

• Стабільність вихідної напруги: Можна оцінити, чи підтримує блок живлення постійний рівень напруги при різних рівнях навантаження.
• Захист від перевантаження: Прилад дозволяє перевірити, чи спрацьовують захисні механізми блоку живлення при перевищенні граничних параметрів.

4. Перевірка кабелів живлення

• Виявлення падіння напруги: Підключивши кабель між джерелом живлення і навантаженням, можна виміряти втрати напруги, що дозволяє оцінити якість кабелю.

5. Лабораторні дослідження

• Енергетичний аналіз: Прилад вимірює споживану енергію, що важливо для розробників електронних пристроїв.
• Тестування прототипів: Використовується для оцінки характеристик нових схем живлення.

Інструкція з використання Atorch DL24MP

1. Підключення:

   • Підключіть джерело живлення до входу навантаження. Уважно перевірте полярність.
   • Встановіть значення напруги або струму на приладі (залежно від режиму роботи).

2. Налаштування параметрів:

   • Виберіть режим постійної напруги (CV), постійного струму (CC) або постійної потужності (CP).
   • Встановіть граничні параметри для захисту (напруга, струм, потужність).

3. Тестування:

   • Запустіть навантаження. На дисплеї відображатимуться всі ключові параметри роботи.
   • Використовуйте програму для аналізу даних у режимі реального часу, якщо доступна функція підключення через Bluetooth або USB.

4. Завершення роботи:

   • Після завершення тестування відключіть джерело живлення та навантаження.
   • Збережіть результати, якщо це необхідно.

Переваги використання Atorch DL24MP

1. Універсальність: Пристрій підходить для різноманітних тестувань: від побутових акумуляторів до потужних блоків живлення.
2. Простота у використанні: Зручний інтерфейс дозволяє швидко налаштувати параметри навіть початківцям.
3. Компактність: Невеликий розмір і вага роблять пристрій портативним.
4. Доступна ціна: У порівнянні з професійними лабораторними навантаженнями, Atorch DL24MP є бюджетним рішенням.

Висновок

Atorch DL24MP — це чудовий інструмент для тестування електронних пристроїв, джерел живлення та кабелів. Його універсальність, точність і функціональність роблять його незамінним помічником як для інженерів, так і для любителів електроніки. Інвестування в цей пристрій забезпечить якісну діагностику та допоможе уникнути несправностей у системах живлення.
